由槽式,托盤式或梯級式的直線段,彎通,三通,四通組件以及托臂（臂式支架）,吊架等構成具有密接支撐電纜的剛性結構系統之全稱（以下簡稱橋架）。

在安裝時上涌橋架不斷得到市場的認可和接受電纜橋架行業的國產化力度，產品選用優質冷軋鋼板，得到廣泛關注產品選用優質冷軋鋼板，表面工藝有冷鍍鋅,熱鍍鋅,靜電噴涂,防火涂料,烤漆等。

分類

1,梯級式電纜橋架CQ1T型梯級式電纜橋架是根據國內外有關資料而改進設計的。

它具有重量輕,成本低,造型別具,安裝方便,散熱,透氣好等優點。

他適用于一般直徑較大電纜的敷設，適合于高,低壓動力電纜的敷設。

2,托盤式電纜橋架托盤式電纜橋架是石油,化工,輕工,電訊等方面應用最廣泛的一種。

它具有重量輕,載荷大,造型美觀,結構簡單,安裝方便等優點。

它即適用于動力電纜的安裝，也適合于控制電纜的敷設。

3,槽式電纜橋架槽式電纜橋架是一種全封閉型電纜橋架。

它最適用于敷設計算機電纜,通信電纜,熱電偶電纜及其他高靈敏系統的控制電纜等。

它對控制電纜的屏蔽干擾和重腐蝕中環境電纜的防護都有較好的效果。

梯級式,托盤式,槽式電纜橋架各自優缺點：梯級式匯線橋架具有良好的通風性能，不防塵,不防干擾。

槽式,托盤式匯線橋架具有防塵,防干擾性能。

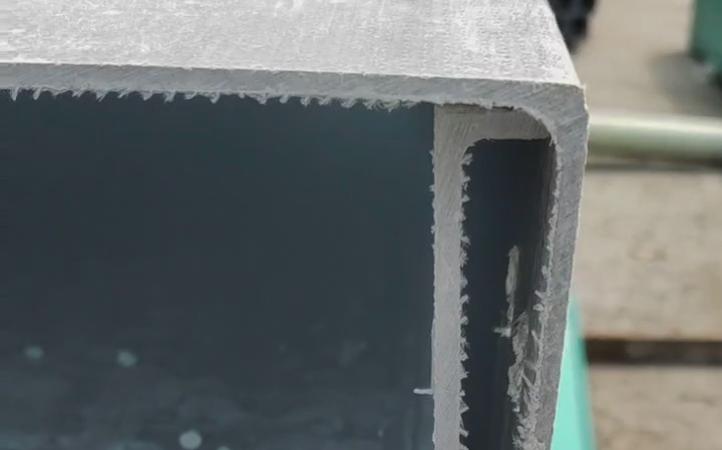

4,大跨距電纜橋架當前大跨距電纜橋架一般是由拉擠玻璃鋼型材組裝而成，適用于電力電纜,控制電纜,照明電纜及配件等。

與鐵制橋架相比，具有使用壽命長（一般設計壽命為二十年）,安裝方便且成本低（比重僅為碳鋼的1/4，施工中無需動火，單根橋架長度可達8米，甚至更長）,切割方便,不需維護等優越性。

5,組合式電纜橋架組合式電纜橋架是一種新型橋架，是電纜橋架系列中的第二代產品。

它適用各項工程,各種單位,各種電纜的敷設，它具有結構簡單,配置靈活,安裝方便,形式新穎等特點。

電纜橋架型式及品種的選擇：

1,需屏蔽電器干擾的電纜網路或有防護外部（如：有腐蝕液體，易燃粉塵等環境）影響的要求時，應選用（FB）類槽式復合型防腐屏蔽電纜橋架（帶蓋）

2,強腐蝕性環境應采用（F）類復合環氧樹脂防腐阻燃型電纜橋架。

托臂,支架也要選用同樣材料，提高橋架及附件的使用壽命，電纜橋架。

在容易積灰和其它需遮蓋的環境或戶外場所宜加蓋板。

3,除上述情況外，可根據現場還環境及技術要求選用托盤式,槽式,梯級式,玻璃防腐阻燃電纜橋架或鋼質普通型橋架。

在容易積灰和其它需遮蓋的環境或戶外場所宜加蓋板。

4,在公共通道或戶外跨越道路段，底層梯級的底部宜加墊板或在該段使用托盤。

大跨距跨越公共通道時，可根據用戶要求提高橋架的載荷能力或選用行架。

5,大跨距（>3m）要選用復合型橋架（FB）。

6,戶外要選用復合環氧樹脂橋架（F）。
